압축기 용량 조절 방법

*토출 밸브 조절*	*IGV Control*	*Bypass*
*흡입 밸브 조절*	*회전수 조절*	*etc*

토출 밸브 조절: 압축기를 일정한 회전수로 운전하면서 토출밸브를 닫으면 토출압은 그래프를 따라 상승함

흡입밸브조절: 압축기의 흡입라인에 부착된 밸브를 닫음으로 용량 제어하는 방법, 토출 밸브 제어보다 안정 작동 범위가 넓고 감량시 동력도 절감

Inlet guide vane 조절: 임펠러의 입구에서 유체흐름 각도를 변경하여 유량을 조절하는 방법

회전수 조절: 구동기의 속도를 조절함으로써 압축기의 용량 제어하는 방법

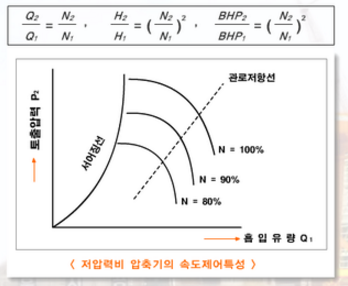

Fan law에 의하면 유량은 회전수에 비례하고, 헤드는 회전수의 제곱에 비례하고, 파워는 회전수의 제곱에 비례한다.

따라서 회전수를 줄이면 그만큼 유량도 그래프처럼 줄어들게 된다.
